• Esta é uma página mais técnica. Não espere entender o que está escrito aqui se você não for ao menos um entusiasta da eletrônica.
• As placas exibidas aqui não estão em escala. A placa do DVP5100 é na verdade menor que as placas LG.
• Todas as placas foram fotografadas também por baixo. No momento estas fotos não estão exibidas aqui por que não existe nenhum componente significativo soldado na outra face;

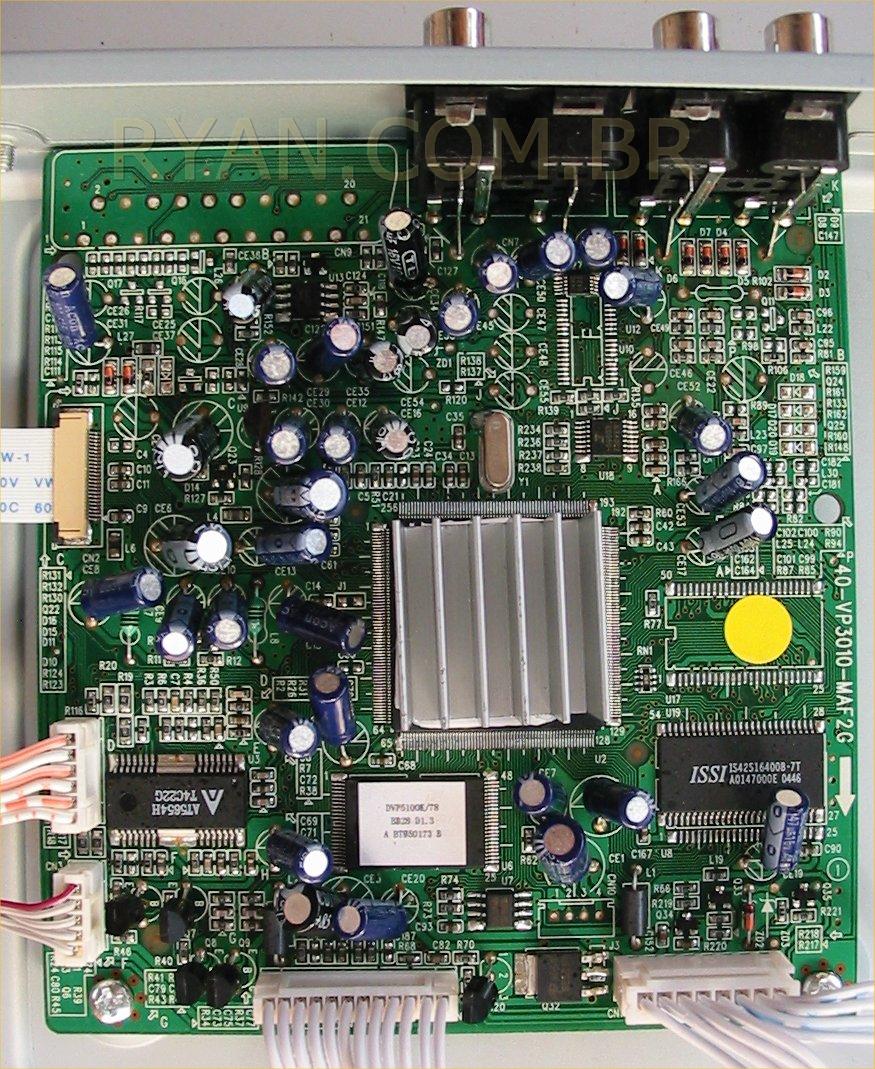

CPU DVP5100

Espere a carga total da imagem e passe o mouse sobre a placa para ver os comentários

Datasheets principais

• Atmel AT49BV162A
• Cirrus Logic CS5340
• Aimtron AT5654H
• NMJ4558 (ASIC AS4558)

Manual de Serviço do DVP5100 (infelizmente, por mais absurdo que pareça, não inclui o diagrama da placa CPU do DVP5100)

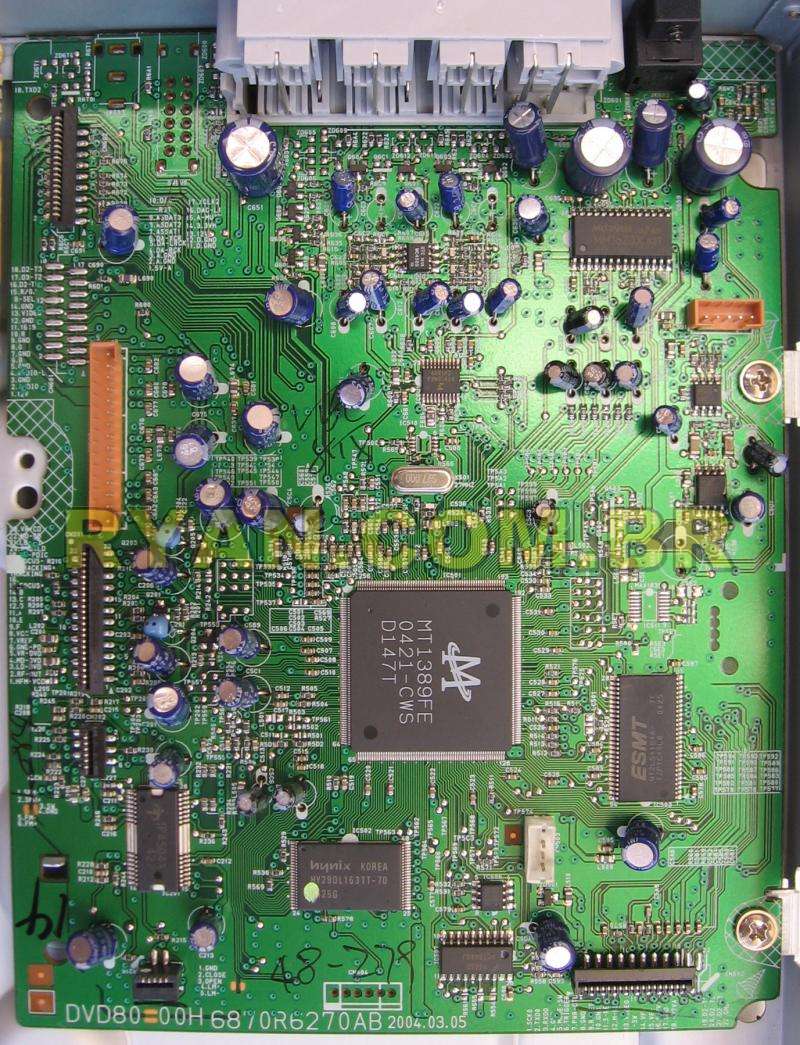

CPU LG 8xxx (DK 8321N e DVK8944X)

Espere a carga total da imagem e passe o mouse sobre a placa para ver os comentários

Datasheets principais

• Cirrus Logic CS4391
• Cirrus Logic CS5331A
• Interpion IP4504A
• Mitsumi MM1623X
• Hynix HY29DL163TT-70 (Micronix MX29LV160-70)

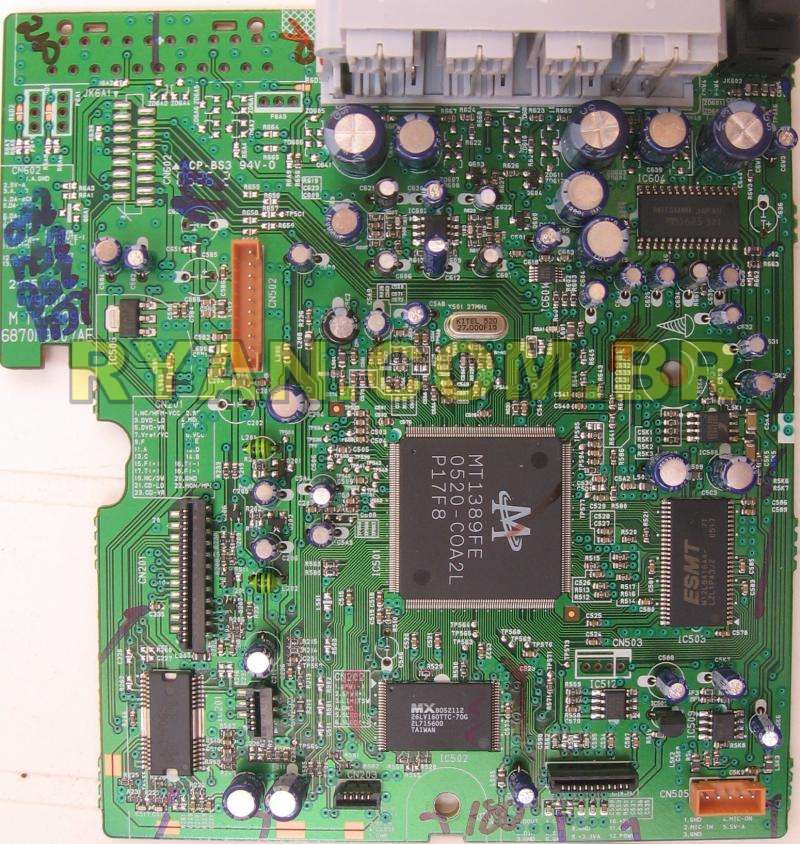

CPU LG 9xxx (DK9923N e DVD9913N)

Espere a carga total da imagem e passe o mouse sobre a placa para ver os comentários

Datasheets principais

• Micronix MX26LV160
• Mitsumi MM1623X
• Interpion IP9005L



Resumo da comparação entre as placas CPU 8xxx e 9xxx

1. Usam a mesma CPU, a mesma memória DRAM e o mesmo buffer de vídeo;
2. Embora usem CIs flash (firmware) diferentes, estes são equivalentes (16M-Bit);
3. A placa 9xxx usa um driver de loader mais moderno, do mesmo fabricante;
4. A placa 9xxx não tem o CI 74HCT244. Ou este está integrado à placa do display, ou o display da série 9xxx é diferente;
5. A alimentação da placa 9xxx tem 10 fios e a da placa 8xxx tem 15 fios, como mostra a tabela abaixo:

	9xxx	8xxx
1	Motor?	VF+
2	GND	VF-
3	5V	-27VA
4	12V	5.2VA
5	GND	PWR CTL
6	3.3VA	D-GND
7	3.3VA	5V
8	3.3V	12V
9	GND	A.GND
10	PWR-CTL	1.8V
11		1.8V
12		3.3V-M
13		D-GND
14		8V
15		M.GND



As mudanças 2, 3 e 4 provavelmente acarretaram um enxugamento do projeto que resultou na mudança 5



Principais diferenças de projeto entre
a CPU Philips DVP5100 e as CPUs LG

1. O Philips DVP5100 não tem o CI do buffer de Video;
2. O Philips DVP5100 não tem o CI conversor D/A stereo;
3. O Philips DVP5100 usa uma CPU 1389DE, enquanto todos os LGs usam uma CPU MT1389FE;
4. As placas LG não tem porta USB ativa, mas pelo menos na placa 8xxx (a única que conferi) existe uma conexão física entre a CPU e o conector USB. No DVP5100 os pinos USB da CPU estão completamente desconectados de qualquer coisa. Em teoria, com o firmware adequado, seria possível instalar uma porta USB nos LGs 8xxx e talvez nos 9XXX. Eu estou fazendo experiências nesse sentido, mas pode ser que seja pura perda de tempo. No Philips é muito mais complicado porque a soldagem requerida é muito precisa;
5. A Philips optou por usar um dissipador colado na CPU (que dá trabalho para arrancar).

A única explicação que encontrei para 1 e 2 é justamente o item 3. A CPU "DE" deve dispensar os chips extras. Mas isso é só especulação.

---
