DivX Players de Mesa (standalone)

Como alterar a imagem de background nos
firmwares Mediatek

Voltar para o Portal DVD/DivX do meu site.

Texto publicado em 18/09/2005 e atualizado em 29/11/2006

Nos firmwares Mediatek existem duas imagens de background. A primeira, que você vê assim que liga o aparelho, e a segunda, onde é exibido o "file browser". Este tutorial mostra explícitamente apenas como mudar a primeira. Para mudar a segunda, você terá dicas no texto.

Para este tutorial você precisará de duas ferramentas criadas pelo MaBreaker:

Este procedimento é composto de dois passos, sendo que no primeiro passo você tem duas possibilidades

  • Primeiro Passo - Preparar a nova imagem
    • Opção 1: usando a imagem de um outro firmware (brincadeira de criança)
    • Opção 2: usando uma imagem qualquer (você vai se enrolar todo se não prestar atenção)
  • Segundo Passo - Substituição



Notas Gerais:

  • Seja qual for a imagem e o método escolhidos, você deve atentar para os efeitos do overscan de sua TV. A imagem na TV ficará sem uma parte das bordas. Se você não quiser perder nada nas bordas precisará acrescentar uma moldura à imagem antes de iniciar o processamento.
  • Se você for usar a foto de uma pessoa, poderá ficar evidente uma certa distorção (a pessoa poderá parecer mais magra ou mais gorda que o real), por causa da adaptação que os players fazem entre as resoluções PAL e NTSC. É possível reduzir essa distorção, mas isso não é explicado ainda neste texto.



Primeiro Passo - Preparar a Nova Imagem

Opção 1: usando a imagem de um outro firmware

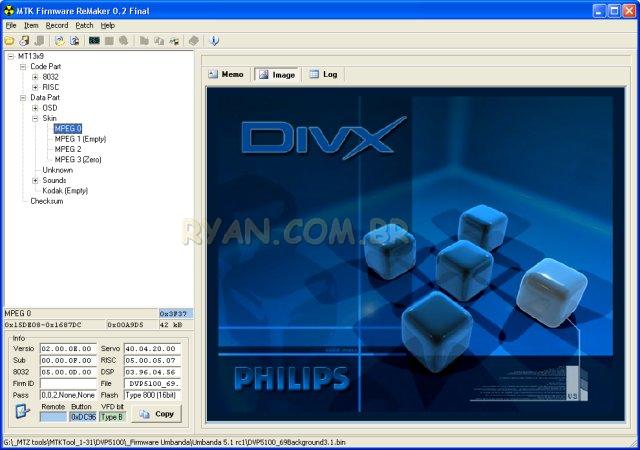

Abra no MtkRemaker o firmware cuja imagem de background você deseja copiar. Expanda a estrutura até chegar a "MPEG 0", como mostra a figura abaixo:

Nota: Se você escolher "MPEG 2" ao lado, vai trabalhar na tela de background do file browser. Este tutorial trabalha apenas com "MPEG 0" , mas o procedimento é o mesmo para mudar "MPEG 2"

Nos LGs, "MPEG 1" também pode ser mudado, no Philips, não.



A imagem que você deseja deve aparecer do lado direito

Clique com o botão direito sobre o item MPEG 0 e escolha Save

Na caixa que se abre dê um nome ao arquivo, que será salvo com a extensão .mpg (mas não é um filme)

O arquivo extraído já está no formato requerido para a inserção. Você já pode ir para o Segundo Passo



Opção 2: usando uma imagem qualquer

Este procedimento parece complicado, mas uma vez decorado você verá que a parte mais difícil vai ser compor uma imagem de bom gosto para usar :)

[11/12/2006] - Eu ainda não tive tempo de reescrever este tutorial, mas se você usar meu software bkgComposer vai facilitar o trabalho, porque ele é mais "esperto" que o MpegTool

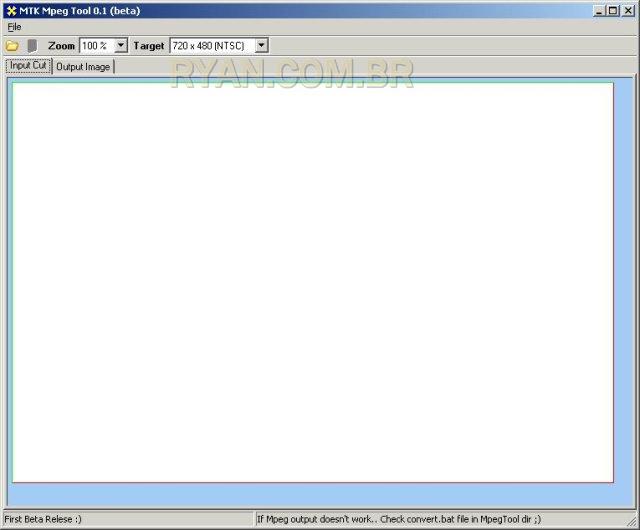

Execute o Mpeg Tool

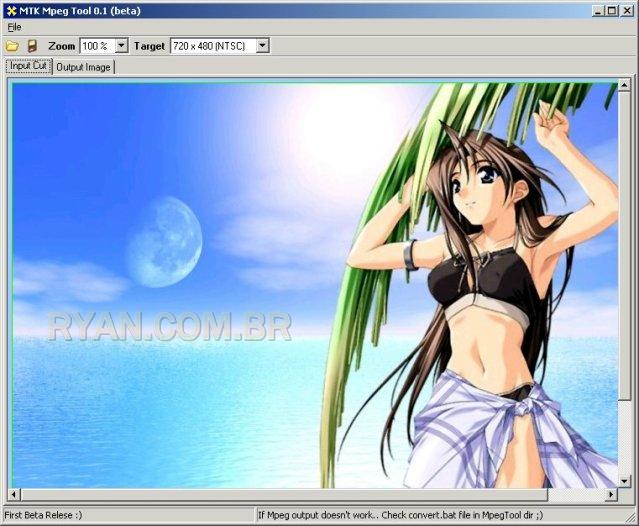

Com ele, abra a imagem que você deseja transformar.

Atenção: É aconselhável que você copie a imagem desejada para o diretório do Mpeg Tool e abra-a lá, para evitar problemas ao longo do processo!

Eu estou usando uma imagem comum usada em papel de parede do Windows, com 800x600:

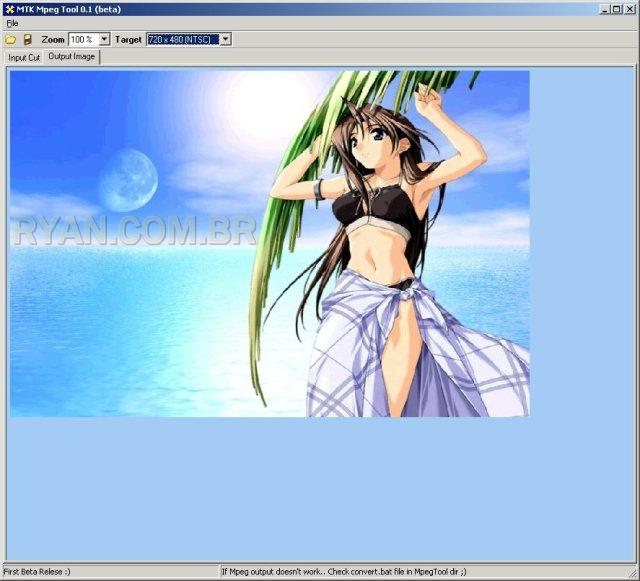

Clique na aba "Output Image". Se sua imagem não estiver com o aspect ratio correto, você perceberá uma distorção. No exemplo abaixo, a imagem ficou achatada na altura porque o original era 800x600 (1,3333) e agora está exibido como 720x480 (1,5).

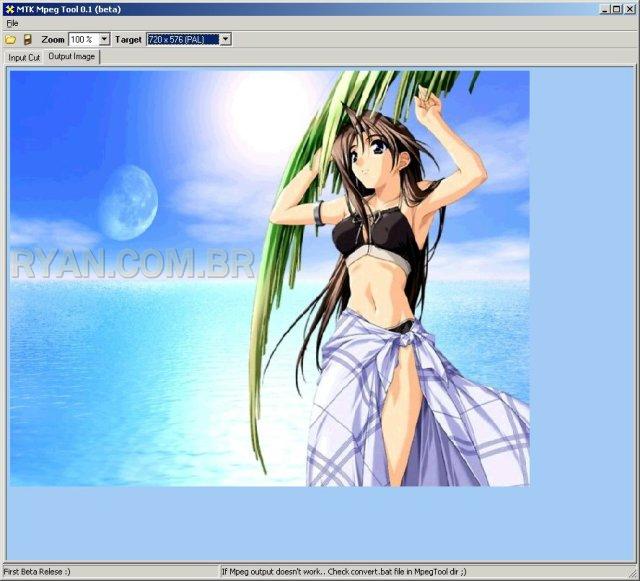

Eu sugiro que você mude o Target para PAL, que vai dar um aspect ratio de 1,25 e uma distorção notavelmente menor.

O Mpeg Tool permite que você recorte apenas o pedaço da imagem que você deseja, mas eu prefiro fazer isso em um editor de imagens à parte e não vou explicar isto neste tutorial.

Mande salvar o arquivo. Ele será salvo como .mpg

Atenção: É aconselhável que você salve no diretório do Mpeg Tool para evitar problemas no passo a seguir!

Agora vem um detalhe interessante. Por algum motivo, o Mpeg Tool não cria o arquivo com a qualidade que precisamos (talvez seja para manter compatibilidade com aparelhos antigos de pouca memória), por isso precisamos fazer uma pequena alteração.

Vá até o diretório onde está o Mpeg Tool e edite o arquivo convert.bat que está lá:

Este arquivo é recriado todas as vezes que você manda salvar no programa, por isso você terá sempre que repetir este passo.

Abra o arquivo no notepad. O conteúdo do arquivo é mais ou menos assim (o destaque em negrito é meu):

"I:\MTKMpegTool01b1\jpeg2yuv.exe" -Ip -L0 -n1 -v0 -f25 -j "I:\_MTZ tools\MTKMpegTool01b1\manga75(800x600).jpg" | "I:\MTKMpegTool01b1\mpeg2enc.exe" -f3 -n p -b 1000 -a 1 -v 0 -o "I:\MTKMpegTool01b1\manga75(800x600).mpg"

Este é um comando para processar o .seu JPG com o programa jpeg2yuv e passar o resultado para ser codificado com o programa mpeg2enc. Nós precisamos mudar o parâmetro em negrito para aumentar a bitrate do arquivo .mpg resultante. A recomendação que li é mudar de 1000 para 9000, mas não sei como se chegou a esse número.

O resultado ficará assim:

"I:\MTKMpegTool01b1\jpeg2yuv.exe" -Ip -L0 -n1 -v0 -f25 -j "I:\_MTZ tools\MTKMpegTool01b1\manga75(800x600).jpg" | "I:\MTKMpegTool01b1\mpeg2enc.exe" -f3 -n p -b 9000 -a 1 -v 0 -o "I:\MTKMpegTool01b1\manga75(800x600).mpg"

Salve convert.bat e execute-o. Isso vai substituir o arquivo criado pelo MpegTool pela cópia corrigida.



Segundo Passo - Substituição

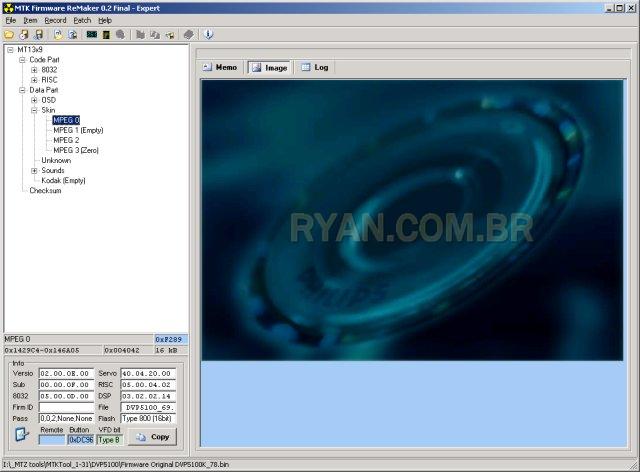

Agora vamos para o firmware destino. Abra-o no MtkRemaker e expanda a estrutura até chegar a "MPEG 0" como indicado abaixo:

Nota: Se você escolher "MPEG 2" ao lado, vai trabalhar na tela de background do file browser. Este tutorial trabalha apenas com "MPEG 0" , mas o procedimento é o mesmo para mudar "MPEG 2"

Nos LGs, "MPEG 1" também pode ser mudado, no Philips, não.



Ao clicar aí, o background pré-existente deve aparecer do lado direito:

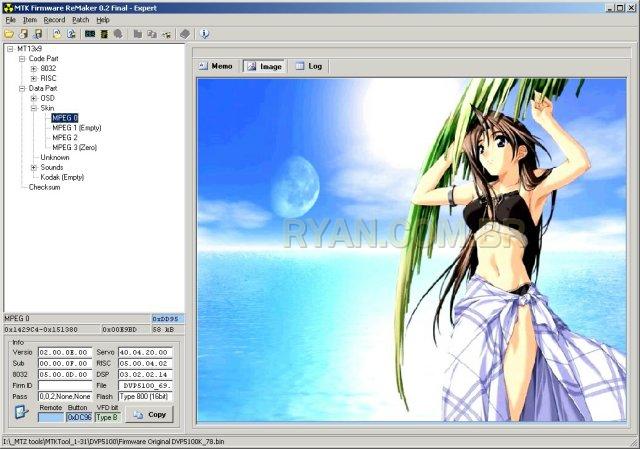

Clique com o botão direito sobre o item MPEG 0 e escolha Replace

Use a caixa de diálogo que se abre para encontrar e selecionar o arquivo .mpg que você criou no Primeiro Passo.

A imagem acima é da Opção 2 do tutorial. Se você tiver seguido a Opção 1 será a mostrada a imagem correspondente.

Somente para quem usou a opção 2: É a partir deste momento que aquela pequena alteração que fizemos no arquivo batch começa a mostrar sua diferença. Abaixo, eu mostro em detalhe como já aparece no MtkRemaker:

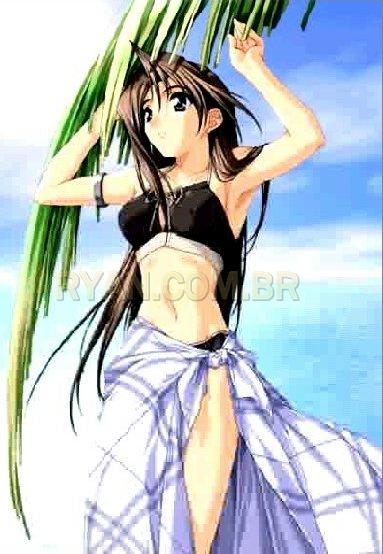

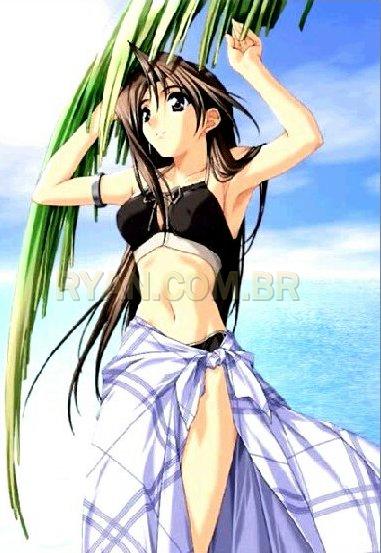

mpg do jeito que é criado pelo Mpeg Tool (1000) mpg recriado (9000)

Prestou atenção da cintura para baixo? ;)

Acredite: A diferença é ainda mais acentuada (fica gritante mesmo) na TV!

Agora só falta salvar o firmware modificado:

E gravar no CD ou transferir por cabo.

Note que eu escolhi colocar a imagem no formato PAL, mas não consegui notar nenhuma distorção de aspecto quando esta é exibida na minha TV no modo NTSC.

O Umbanda_Violento (autor do primeiro firmware modificado para o DVP5100) criou um grande tutorial em flash (uns 3MB), em inglês, bem mais detalhado graficamente, que você pode baixar aqui.
