DivX Players de mesa LG

O Upgrade de Firmware

Esta página é parte do meu Review do LG DK8321N

Este procedimento foi criado tomando por base um LG DK8321N, mas serve para os seguintes aparelhos:

  • Toda a série 8xxx;
  • Toda a série 9xxx;
  • LG DV256K;
  • LG DK194G.

Para instalar um novo firmware via CD, você precisa:

  1. Do arquivo de firmware correto para sua linha de aparelhos;
  2. Renomear o arquivo de firmware com o nome que seu aparelho específico espera encontrar no CD;
  3. Colocar esse arquivo de firmware em um lugar específico dentro do CD

Resumo:

Aparelho Caminho Nome do Arquivo
DV 256K raiz LG_DV_LV070B222030DMIE.ROM
DK 194G LG_DVD\FIRMWARE\UPGRADE\LG\ LV10B02207D.MIE
série 8xxx LG_DVD\FIRMWARE\UPGRADE\LG\ Varia. Veja instruções.
série 9xxx LG_DVD\FIRMWARE\UPGRADE\LG\



1) O arquivo de firmware correto

Isso depende da linha a que pertence o seu modelo. Se, por exemplo, você tem um aparelho 9xxx, qualquer firmware de outro 9xxx vai funcionar e um firmware da linha 8xxx vai deixar seu aparelho inoperante

  • Para aparelhos da série 9xxx (DK9923N, DVD9913N, etc) você deve usar o firmware Xypro
  • Para aparelhos da série 8xxx (DK8321N, DVK8944X, etc) você deve usar o firmware br0max

Em todos os casos, você deve escolher a versão marcada como "codepage 1252" ou "cp1252" que é a que dá suporte completo ao Português

Por exemplo (os firmwares aperfeiçoados mais recentes em 28/10/2006):

ou você pode estar atrás de firmwares originais de fábrica:

Se você quer saber como seu aparelho vai ficar depois da instalação de um firmware br0max ou xypro, precisa ver esta outra página



2) Renomear o arquivo

Cada modelo dentro de uma série tem uma identificação (Model) diferente e o arquivo de firmware tem que ser nomeado de forma a "bater" com essa identificação. Por isso um firmware que foi testado em um DK8321N não vai ser reconhecido em um DVK8944X, apesar de funcionar perfeitamente nele.

Como Xypro e br0max são europeus, os firmwares liberados por eles sempre precisarão ser renomeados para serem reconhecidos por nossos modelos. Para saber qual o "Model" de seu aparelho, você precisa entrar na tela de serviço.

Como entrar na tela de serviço

  • No remoto, aperte Setup;
  • Vá até "Tela" ou "Display", mova o cursor para a direita e selecione "16:9" ou "Widescreen" ;

Com o teclado numérico, digite a seguinte sequencia: 1,3,9,7,1,3,9 e "Enter"

Se ao aperta ENTER nada acontecer, volte a pôr o seleção sobre "16:9" e repita o processo mais rápido ou mais devagar até conseguir. Às vezes é difícil acertar.

Isso deve te levar à tela de serviço do LG.

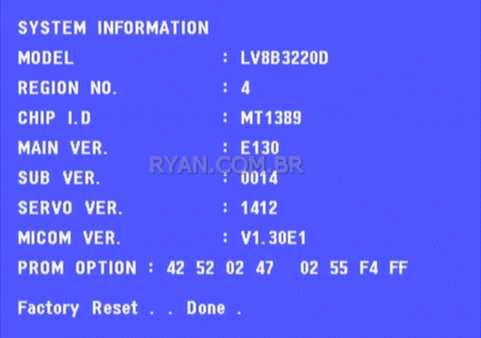

É exatamente isto que é apresentado no LG DK8321N, quando você está usando o firmware original:

Para sair, aperte Setup.

As mesmas informações em modo texto, se você quiser copiar e colar:

MODEL LV8B3220D
REGION NO. 4
CHIP ID. MT 1389
MAIN VER. : E130
SUB VER. : 0014
SERVO VER. : 1412
MINICOM VER. : V1.30E1
PROM OPTION : 42 52 02 47 02 55 F4 FF

FACTORY RESET . . DONE .

Preste atenção à mensagem da última linha. Ao entrar nessa tela você está dando um reset no aparelho para as configurações de fábrica e isso inclui colocar o player de novo na região 4. Por isso você vai ter que destravar o aparelho novamente. A linguagem dos menus também passa a ser a default do firmware que você estiver usando (Inglês, no caso do firmware original)

Este procedimento funciona com todos os aparelhos das séries 8xxx e 9xxx

Depois de ter anotado o model de seu aparelho, renomeie o arquivo .MIH do upgrade de acordo.

Seguindo o exemplo dado acima, o firmware precisa ser nomeado LV8B3220D.MIH

Nota: após o upgrade, essa identificação do seu aparelho mudará para a do modelo que serviu de base para o upgrade. Por isso é possível que em um segundo upgrade, o mesmo CD que funcionou da primeira vez não funcione mais. Você terá que repetir o processo de obter o Model e renomear o firmware de acordo.

DK194g: A extensão correta é .MIE. Como o ugrade do DK194g não se baseia no firmware de outros aparelhos, por enquanto o nome do arquivo sempre será LV10B02207D.MIE



3) O lugar específico dentro do CD

Ao contrário do Philips DVP642, que usa o arquivo onde quer que esteja e do Philips DVP5100, que exige que o arquivo esteja na raiz, os LGs esperam que o arquivo esteja dentro de uma estrutura de diretórios (pastas) bem específica no CD, do contrário não serão reconhecidos como válidos.

Nota: O LG DV256K é exceção. O arquivo fica na raiz.

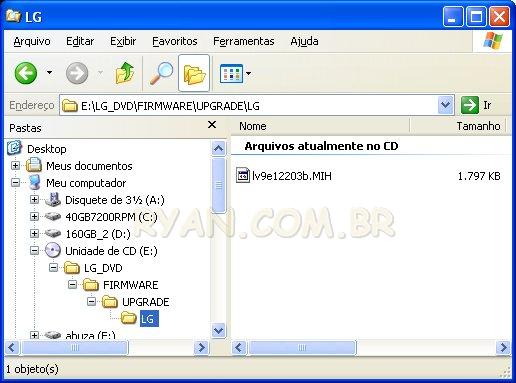

Essa estrutura é:

Se o CD criado por você não estiver organizado exatamente da forma acima, ele não será reconhecido pelo dvd player.



Regras de criação do CD de upgrade

  • Você pode usar um CD-RW e pode fazê-lo multisessão;
  • Você pode apagar e renomear arquivos no CD multisessão de upgrade. Pode renomear o firmware se não estiver com o nome correto ou pode apagar um firmware e escrever outro em seu lugar;
  • Você não pode ter dois arquivos de firmware dentro do diretório esperando que o player pegue o correto. O player ficará travado tentando carregar;
  • O label do CD é irrelevante;
  • Você pode ter outros arquivos no mesmo CD. Colquei AVIs, MPGs e JPGs na raiz do CD e todos foram ignorados e o processo de upgrade se iniciou.
  • Eu não estou 100% certo disso agora, mas por via das dúvidas mantenha todos os nomes em MAIÚSCULAS, incluindo os nomes das pastas no caminho até o arquivo e a extensão do arquivo

É recomendável que, se você tiver acesso a um no-break, faça o processo com o DVD player alimentado por ele. Se houver qualquer interrupção de energia durante o processo, seu aparelho ficará inoperante e só poderá ser recuperado com o cabo

Coloque o CD no loader. Após alguns segundos o CD será ejetado e esta mensagem aparecerá na tela (DK8321N):

Se quiser abortar o processo nesse momento, ainda dá tempo. Basta apertar qualquer tecla do remoto, exceto a UP ou qualquer dos botões do aparelho. Se quiser prosseguir, retire o CD do loader e aperte a tecla UP (para cima) do controle remoto, como solicitado.

Se você optar por continuar, o loader se fechará e a seguinte mensagem será exibida:

Note que a palavra "reading" mudou para "upgrading".

O processo demora cerca de um minuto e meio e o player parecerá ter travado. Absolutamente nenhum sinal de progresso será dado no display ou na tela da TV. Uma vez iniciado o processo, jamais tente abortá-lo ou seu aparelho ficará inutilizado. Mesmo que o processo demore mais do que um minuto e meio, não mexa! Uma vez que o processo tenha se iniciado, qualquer interferência sua será desatrosa e só poderá ser recuperada com o cabo.

Após o upgrade, apague, destrua ou esconda o CD de upgrade. É bastante comum que outra pessoa da família encontre o CD, coloque no aparelho e faça uma grande besteira na sua ausência.

Após o upgrade, a região do aparelho será redefinida para a região default do aparelho base do upgrade (geralmente europeu). Você terá que colocar seu aparelho novamente na região 4 ou 0.





Como fazer o upgrade usando o cabo

As imagens abaixo são do LG DK8321N

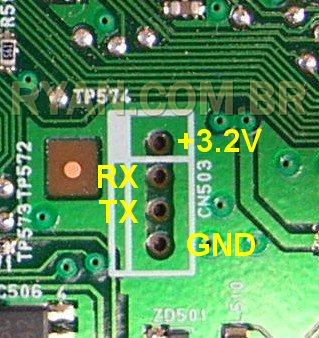

A Porta Serial



A próxima foto mostra como é a conexão acima, vista por baixo da placa:

Como você pode ver, os orifícios são fechados com solda, por isso em teoria você pode conseguir uma conexão se conseguir segurar firmemente as pontas dos fios nos respectivos lugares, estabelecendo o contato. Fazer isso manualmente durante o tempo necessário para completar uma operação não é fácil, por isso eu recomendo tentar o uso de alfinetes ou qualquer outra forma de aumentar a rigidez na ponta dos fios e tentar posicioná-los no lugar om um bom contato, sem ser preciso que você mantenha suas mãos lá.

Como eu não tinha a paciência necessária para isso, parti para uma solução mais drástica, mas que me pouparia muito tempo dos meus testes: soldar um conector na posição CN503.

O conector usado foi retirado de uma placa de som velha, com defeito. É o conector usado para fazer a conexão com drives de CD-ROM antigos (padrão Matsushita)



O upgrade pode ser inciado a qualquer momento, mesmo com um DivX sendo executado. O único requerimento é que o aparelho esteja ligado ao clicar em "upgrade".

O cabo pode ficar permanentemente conectado ao aparelho e ao PC
