LG DK8321N – Guia Ilustrado de Desmontagem

Jefferson,

17 de Dezembro de 2005

Este guia tem dois objetivos:

Mostrar em detalhes como é o LG DK8321N por dentro;

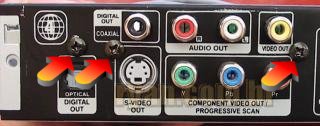

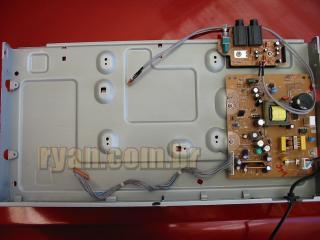

Dar suporte a meu tutorial sobre a conexão com a porta serial de players Mediatek. Infelizmente, para conseguir soldar os fios necessários no 8321N você precisa remover a placa e para remover a placa é necessário fazer uma desmontagem quase completa. Esse é um inconveniente de todos os players DivX LG

Todos os modelos LG que conheço são praticamente idênticos por dentro. Por isso se você tem um DK 9923N ou um DVK 8944X perceberá pouca ou nenhuma diferença.

Cuidados a observar:

Os flat cables (cabos planos) são muito frágeis e não admitem dobras ou manuseio desastrado. Puxe e insira os cabos sempre com movimentos perpendiculares à placa

Em alguns equipamentos os conectores de flat cable são dotados de travas, mas no LG DK8321N elas não existem, por isso basta puxar.

Não toque nos contatos do flat cable mais largo. Esse cabo é da unidade óptica e você pode destruir os lasers por descarga de eletricidade estática.

Abrir o aparelho é, teoricamente, uma violação da garantia. Mas a LG não coloca selo que impede a abertura, por isso, se você for cuidadoso ninguém irá saber que você andou esquartejando o aparelho 🙂

Use luvas de látex para mexer dentro do aparelho. Mexendo com as mãos nuas você poderá deixar impressões de gordura que poderão oxidar dias depois e deixar marcas permanentes de que alguém andou fuçando lá dentro. Estas luvas podem ser compradas em farmácias e são chamadas de “Luvas de Procedimento”. Uma caixa com 100 delas custa uns R$19 em Recife, mas podem ser compradas aos pares.

Notas:

Este guia mostra a desmontagem, mas as fotos foram feitas enquanto eu estava montando de novo o aparelho, por isso você pode notar imperfeições na seqüência.

Este guia foi fotografado quando eu já havia soldado um conector na porta serial, por isso talvez você note que há algo diferente 🙂

Clique nas fotos para ver os originais de 1280×960 pixels. Nem todas as fotos tem links.

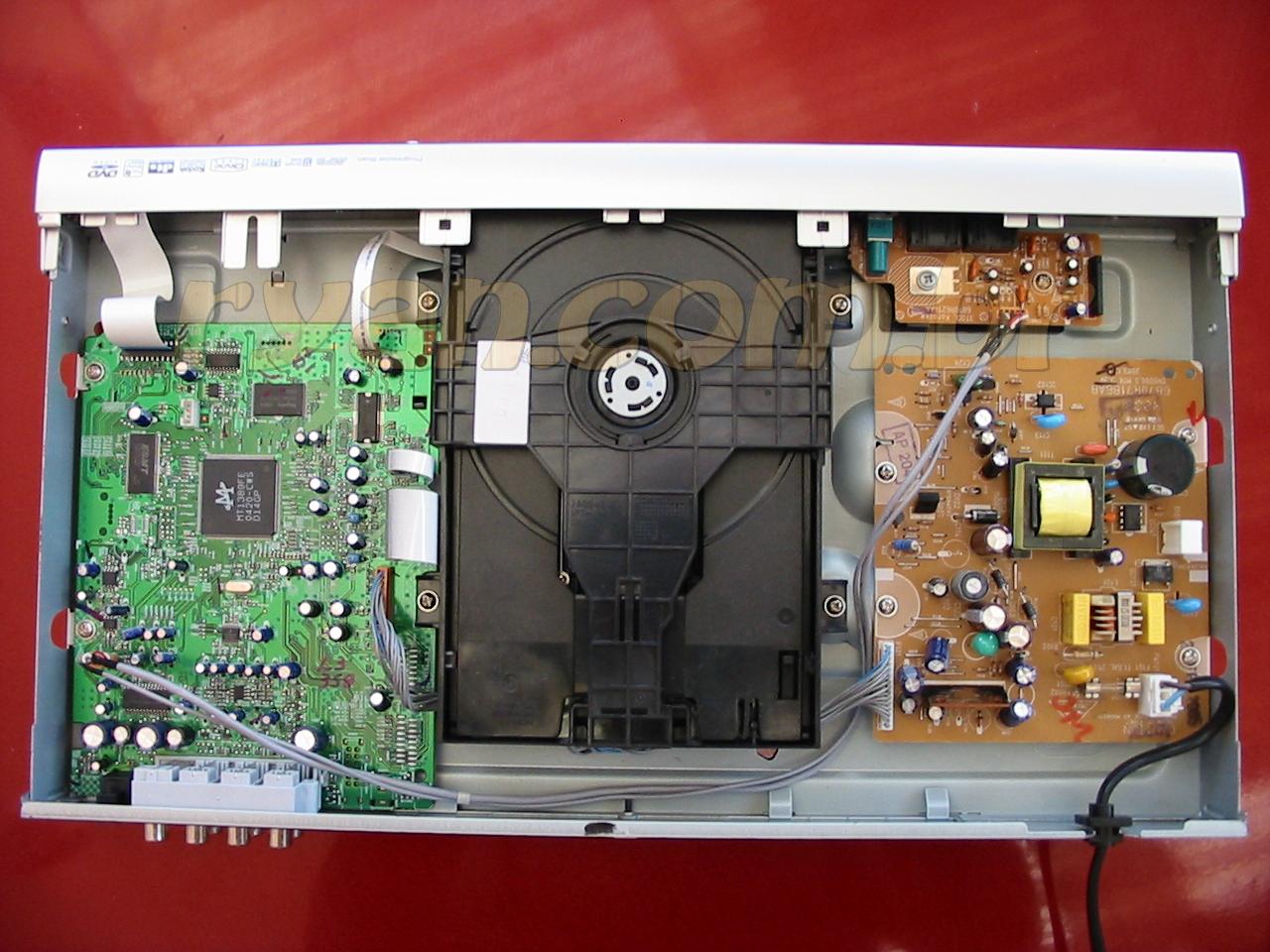

Remova a tampa

Remova o botão de controle de volume do Karaokê. Para isto basta puxá-lo.

Eu não achei que esse passo fosse necessário, mas quando eu removi o painel sem remover o botão antes, tive que fazer um esforço maior que o necessário e o botão acabou sendo expelido junto com o painel. Eu não chequei por que isso ocorreu. Na dúvida, é melhor tirar o botão antes.

Retirar o botão pode ser muito difícil. No primeiro aparelho ele saiu usando apenas os dedos, já quando desmontei o segundo, precisei envolver o botão com um pedaço de flanela e usar um alicate para puxar.Cuidado para não apertr com força o alicate, porque isso vai marcar o botão.

Agora, solte o cabo flat do painel

Na maioria dos DVD players, seria necessário nesse ponto remover a face da bandeja. Porém neste aparelho a forma da face da bandeja não impede de forma alguma a remoção do painel. Vamos pular esta etapa.

Com cuidado, vá soltando as travas. Eu sigo a seqüência indicada abaixo

Você deve dar especial atenção às travas laterais. São as mais rígidas e, por isso, mais propensas a quebrar. Para soltá-las, você deve apertar a lataria para dentro enquanto puxa a trava para fora e para a frente

O painel, já removido:

O aparelho, sem o painel. Note que a face da bandeja (o retângulo prateado contrastando com o loader preto) não precisou ser removida.

Solte os cabos de alimentação e do Karaokê. Estes cabos não exigem nenhum cuidado especial, mas você deve observar que os conectores tem minúsculas travas que impõem uma certa dificuldade para a remoção. Puxe pelo cabo com firmeza que ele sairá.
