O primeiro esboço deste review foi posto online em 15/12/2006

O nome do “fabricante” é Lenoxx mesmo e não Lennox. Você poderá me ver escrevendo errado aqui, no blog ou no fórum, porque para mim é tão esquisito que eu automaticamente escrevo do jeito errado e tenho que ficar me policiando 🙂

Importante:

• Vários detalhes da funcionalidade deste aparelho já foram listados na minha Tabela Comparativa. Alguns destes detalhes serão revistos neste review, mas a maioria não. Por isso consulte a tabela cuidadosamente.
• Ao longo do texto, farei o tempo todo comparações com aparelhos Philips, mais especificamente o DVP5100. Como o Philips vai perder na maioria delas, pode parecer algum tipo de implicância da minha parte, mas não é. Estou comparando com o DVP5100 por ser o aparelho mais parecido que eu conheço.
• Neste texto (e em qualquer texto onde eu estiver falando de um DivX player) quando eu falar em browser estou falando de file browser (o “menu” onde se escolhem arquivos) e não de Internet Browser, que é o que a maioria das pessoas associa à palavra “browser”.

Disponibilidade:

• Eu comprei o meu aparelho em 12/11/2006 no Hiper de Recife (rede Wal Mart) por R$ 168 em 10x “sem juros”.
• Hoje (15/12/2006) está à venda na mesma joja por R$ 179
• Em 9/12/2006, Marcos_CE comprou um por R$117 no Carrefour de Fortaleza

Porque eu comprei o aparelho (copiado do blog)

Eu estava à procura de um DivX player barato para colocar em uma TV velha, que só pega PAL-M. Minha primeira tentativa foi com o Ritech RJ600, que pode ser encontrado facilmente no Hiper por meros R$138 em 10x “sem juros”. Olhando o manual, pude ver claramente que o chipset é Sunplus (o que, para a aplicação, não chega a ser um problema e já era esperado pelo preço) , mas não havia nenhuma indicação na caixa ou no manual de que aparelho tinha suporte PAL-M (mais tarde Marcos_CE, que tem um aparelho, me disse que ele tem o suporte).

De passagem pelo Hiper para comprar o DIGIX 3000, decidi dar uma chance para o Lenoxx DV-406. Por R$168 estava acima do que queria gastar, mas em 10x “sem juros” não ia fazer grande diferença. A vendedora me mostrou o manual (espantosamente bem impresso e organizado para um aparelho xing-ling) e estava lá: PAL-M e NTSC. Desconfiado, perguntei se podia ligar em alguma TV para confirmar, mas a vendedora me garantiu que eu poderia devolver o aparelho dentro de 3 dias se não ficasse satisfeito (isso saiu carimbado na nota fiscal), então decidi trazer assim mesmo.

O Lenoxx provou ser uma caixinha de surpresas (a maioria positivas) tão grande que até hoje ele ainda não foi para seu lugar na TV que só suporta PAL-M. Ainda está em testes comigo.

O painel traseiro. O Lenoxx tem saídas 5.1 analógicas que vão agradar quem não pode ou não quer investir em um home theater com entrada digital. Note no canto direito a chave Progressive Scan.

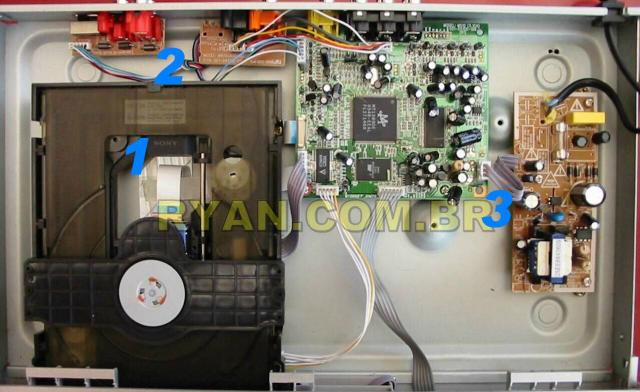

O aparelho por dentro.

1. A unidade óptica é uma Sony KHM313AAA. A mesma usada no Philips DVP5960 (possivelmente também no DVP5965K) e no Proview DVP-858.
2. Eu não sou do tipo que gasta centenas de reais em um cabo de vídeo, mas não gostei da forma como as saídas Video Componente são ligadas à placa CPU. Os puristas (e os endinheirados) vão considerar um sacrilégio o que a Lenoxx fez aqui 🙂
3. A placa CPU é interligada à fonte por apenas 3 fios (+12V, +5V e GND)! Isso torna essa CPU Lenoxx a mais fácil de adaptar a aplicações portáteis (no carro, por exemplo) que eu já vi.

Ao lado, detalhe do loader onde se vê que é fabricado pela Sony. A bandeja é feita com o mesmo material flexível usado no Gotec 5990 e em tantos aparelhos vagabundos que imediatamente associamos essa bandeja flexível a má qualidade. Mas no momento eu estou em dúvida. Não sei se essa flexibilidade e aparente fragilidade é mesmo ruim.

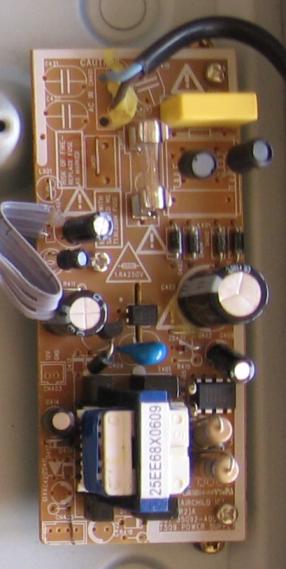

A fonte é a mais simples que já vi em um DivX player. Isso se deve em parte a um projeto “econômico” e em parte ao fato de que uma seção do circuito de alimentação está na placa CPU. Não é uma decisão elegante de projeto, mas rende o benefício de que a placa CPU só precisa de três fios (duas tensões CC) para ser alimentada Abaixo, detalhe da placa CPU onde estão os componentes de alimentação que normalmente estariam na placa da fonte

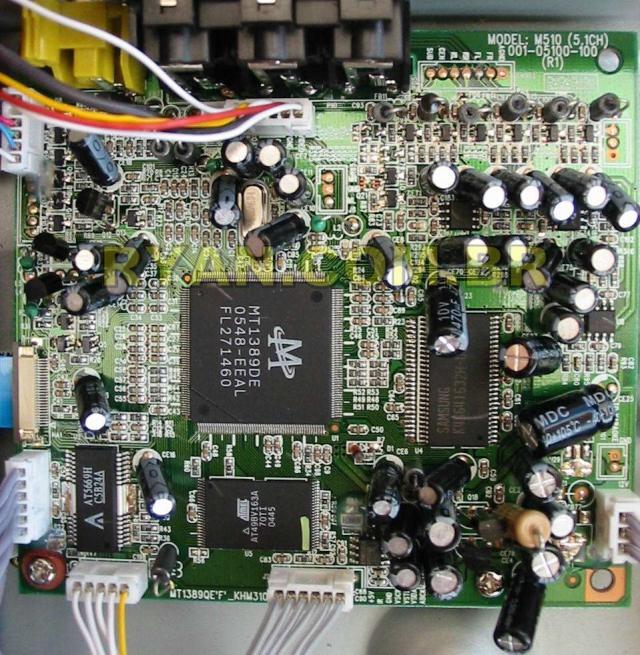

Close na CPU. Foi uma grande surpresa encontrar uma CPU Mediatek 1389DE neste aparelho. A mesma CPU usada no Philips DVP5100 e no Philips DVP5965

Até onde sei, é o primeiro DivX player do mundo baseado em Mediatek a suportar PAL-M. E neste momento é a única opção Mediatek disponível em grandes magazines a ter saídas 5.1 analógicas. A outra opção são os players da Pioneer (que não suportam PAL-M), mas estes deixam uma grande parcela dos consumidores com um pé atrás por estarem disponíveis apenas em lojas menores ou “importadores”. Para mim isso nunca foi empecilho, mas com o Lenoxx custando em uma grande loja a metade (até um terço) do que custa um Pioneer, se torna um páreo duro para quem não precisa da qualidade Pioneer. Para complicar (ou facilitar) a escolha, os Pioneer funcionam apenas em 110V e este aparelho tem fonte bivolt, automática.

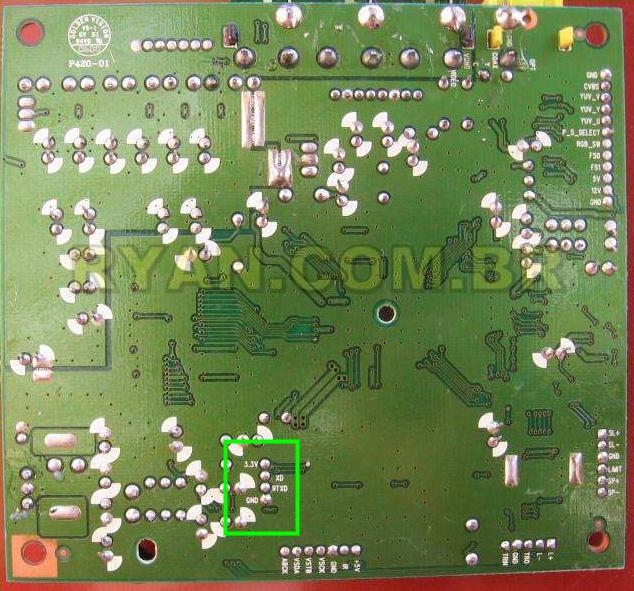

A placa CPU, vista por baixo. Foi apenas quando retirei a placa do aparelho que a porta serial do aparelho ficou visível para mim (no destaque)

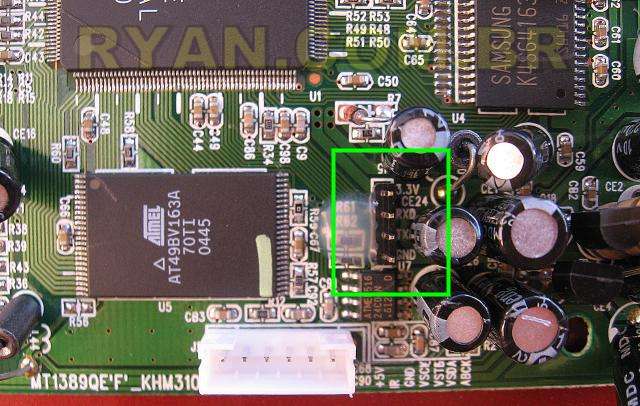

O conector da porta serial e sua identificação na placa estavam ocultos por um conjunto de capacitores inclinados sobre eles. Se você olhar a foto da CPU mais acima, verá que o conector é até visível, mas não facilmente. Olhando-se de lado é mais fácil vê-lo

.

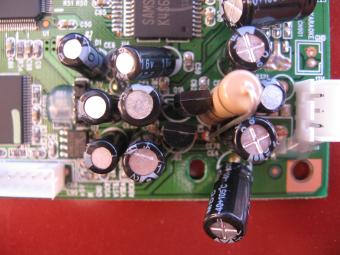

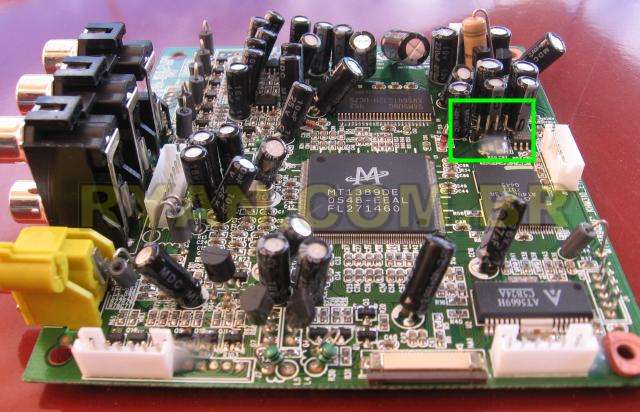

Visto por cima, depois que eu empurrei os capacitores para a direita (não faça isso arbitrariamente, porque os capacitores podem não gostar). Agora dá até para ler as funções de cada pino (de cima para baixo: 3.3V, RXD, TXD e GND)

O conector tem o mesmo passo (distância entre pinos) usado no conector de áudio (padrão Matsushita) dos drives de CD-ROM de vários anos atrás. Por isso me bastou achar um cabinho de áudio para drive de CD-ROM velho para ter o conector necessário. Que seja do meu conhecimento, é o primeiro DivX player Mediatek brasileiro que dispensa qualquer soldagem para a conexão do cabo serial. Como o DV-406 não vem com selo de garantia, brincar com o firmware é diversão garantida. 🙂

Mais detalhes da CPU podem ser vistos na minha comparação de CPUs

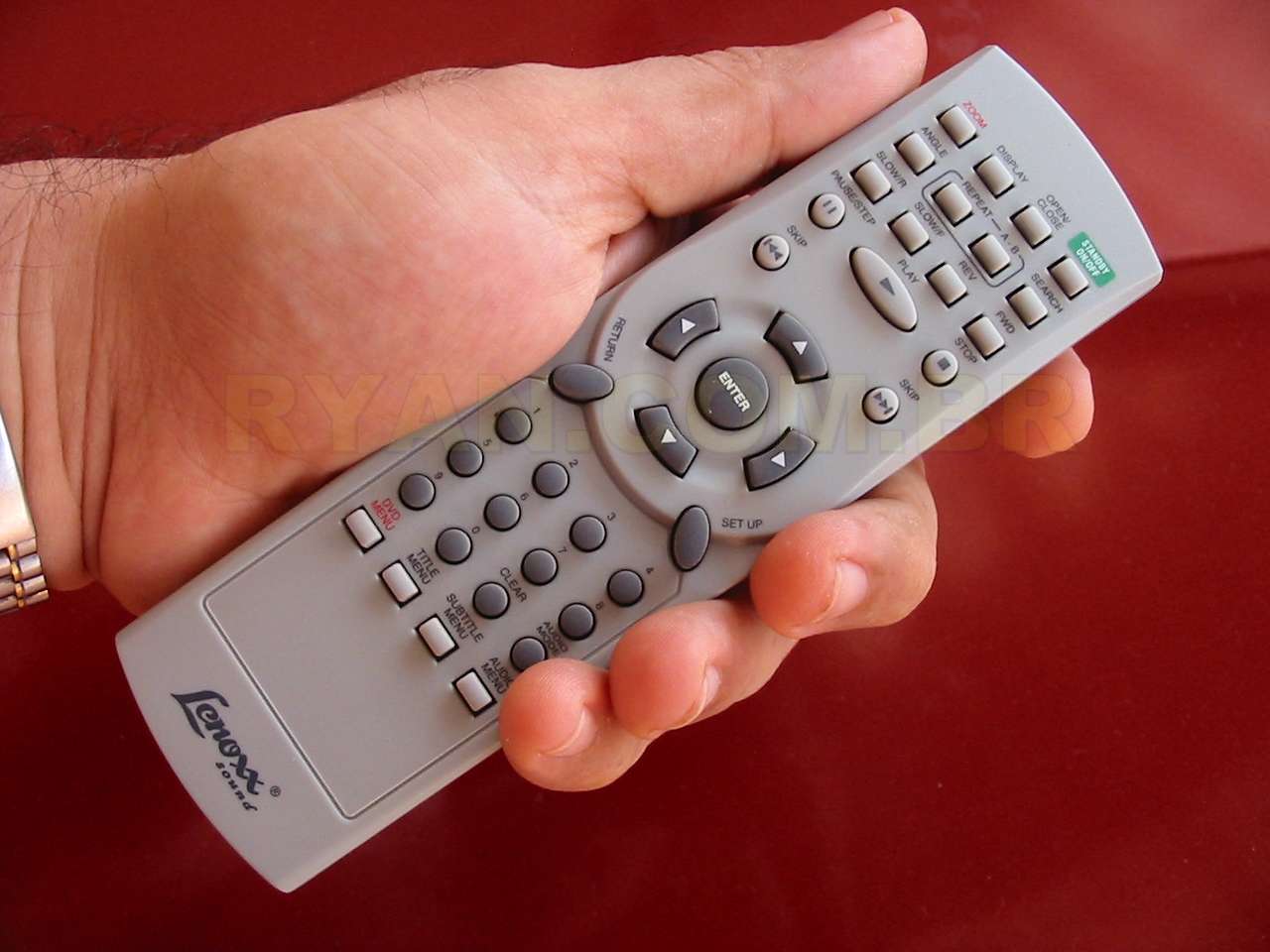

O controle remoto

Clique na imagem da esquerda para ver o original bem maior

O controle tem 40 teclas. Apenas três a mais que os controles Philips (DVP642 e DVP5100), mas as teclas são muito melhor distribuídas e mais fáceis de identificar tateando na escuridão. Infelizmente, nenhuma das teclas brilha no escuro. Usa duas pilhas AA fáceis de encontrar.

O problema com o remoto

Ninguém mais reclamou disso, mas eu tive um problema de alcance com o remoto, que foi resolvido mexendo um pouco na posição do sensor infravermelho. Você só precisa mexer se estiver sentindo que existem pontos cegos na operação do remoto.

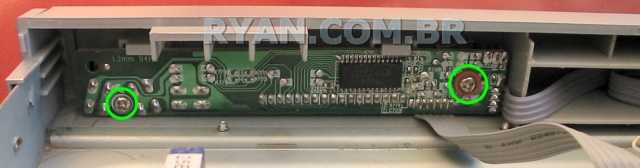

Para remover a placa com o sensor, basta soltar dois parafusos:

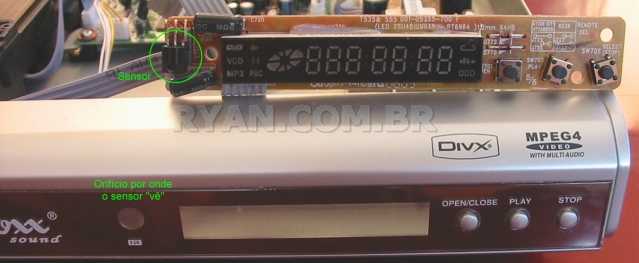

O orifício por onde o sensor enxerga é difícil de distinguir na frente do aparelho, mas quando a placa é removida ele fica bem visível. A bobagem da Lenoxx foi tê-lo feito desnecessáriamente estreito, por isso se o sensor não fica exatamente atrás dele e tão encostado ao painel quanto possível, o ângulo de visão vai ficar bem estreito.

Puxe um pouco o sensor para a frente, de modo que quando você recolocar a placa no lugar o sensor será empurrado de volta e ficará encostado na janela. Em um ambiente bem iluminado você pode enxergar o sensor pelo orifício. Se ele estiver deslocado para a esquerda ou direita, faça um poqueno ajuste. Não existem muita margem porque o sensor entra entre dois guias de plástico.

Depois que eu fiz esse pequeno ajuste o controle remoto ficou “normal”.

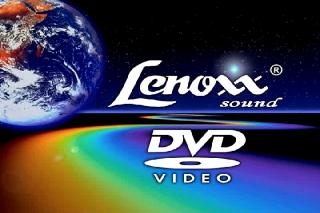

As telas do firmware original são bem sem graça, como é regra na maioria dos DivX players

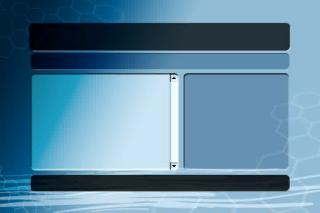

O snapshot abaixo mostra ainda o firmware original do Lenoxx, mas já com o segundo background (MPEG 2/File Browser) personalizado por mim

Apenas 14 caracteres são exibidos. Nisso o Lenoxx é igual aos Philips com firmware original, mas existem alguns detalhes que podem ser vistos na imagem acima que tornam o Lenoxx bem diferente dos Philips:

• Note que a fonte nas seções 1 e 2 do browser é diferente da fonte da seção 3. Neste aparelho, essa fonte é a mesma usada nas legendas DivX, por isso se você modificar lá, muda estas partes do browser também. Esse foi um erro da Lenoxx.
• O lenoxx exibe 6 arquivos de cada vez no browser, contra 4 dos Philips, que desperdiçam duas posições com duas “setinhas” desnecessárias;
• O lenoxx usa uma “barra de seleção”, para destacar o arquivo selecionado, enquanto o Philips (pelo menos o DVP5100) faz um “destaque” mexendo nas cores dos caracteres. O jeito da Lenoxx é menos elegante, mas bem mais visível.
• O pequeno retângulo amarelo que você vê no meio da tela é a parte móvel da “barra de rolagem”, que você não está vendo na segunda imagem porque precisa ser acrescentada ao background e eu não providenciei isso. Essa barra serve apenas para dar uma indicação a você do quão longe você está do final ou do inicio da lista de arquivos, mas é bem mais útil e desperdiça menos espaço que as “setinhas” da Philips.

bug: Não suporta caracteres “ú” e “ü”, que são suprimidos;

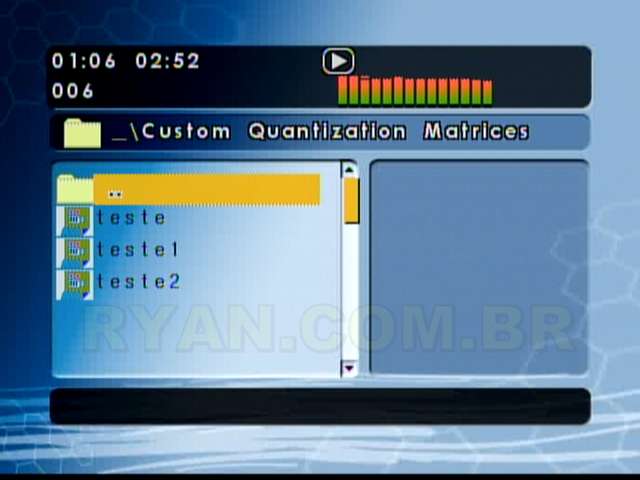

bug: um nome de pasta na forma

xxxx.xxxx.xxxx.xxxxx

é exibido

xxxx.xxxx.xxxx

Isso acontece porque o firmware não distingue entre nomes de pastas e nome de arquivos e acaba achando que o que vem depois do último ponto é uma extensão. E suprime.

O Setup

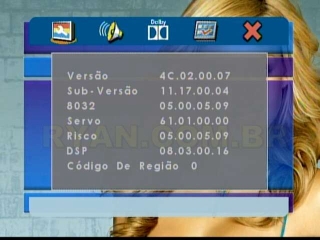

Eu não mostro todas as telas possíveis aqui

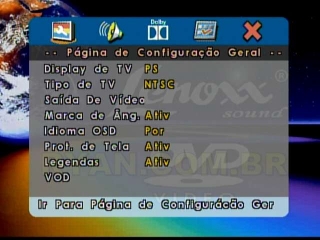

Note a ausência do menu “Video”. Os itens que normalmente estariam nele estão nesta página Geral	Como em quase todos os aparelhos baseados em Mediatek que conheço, digitar no remoto [SETUP][1][3][7][9] leva até a tela de versão; Já veio desbloqueado para todas as regiões

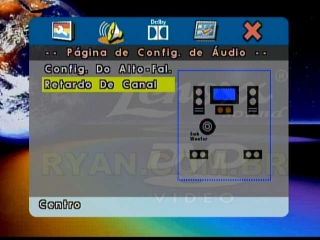

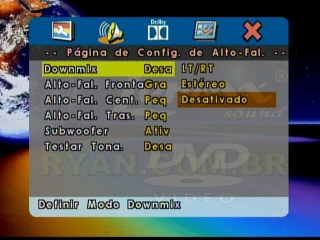

O menu áudio, por ser um aparelho com saídas 5.1 analógicas, tem diversas opções que não existem nos outros aparelhos que não tem

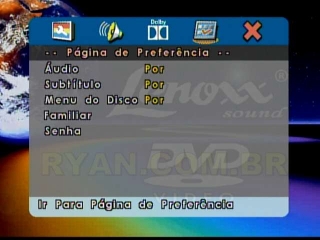

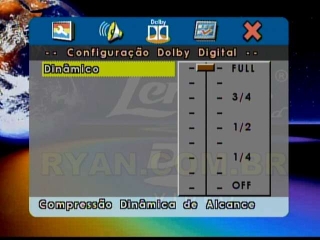

O menu Dolby tem apenas isso.	O menu Preferências é decepcionante.

O suporte a DivX Ultra

Eu levei um susto quando testei Star Wars: Revelations no aparelho e os menus apareceram. Na verdade, eu nem sabia que Revelations tinha um menu! Eu o testei apenas porque meu demo DMF/DivX6 padrão, o Last Man Standing, não carregou no Lenoxx. Eu ainda não tinha colocado as mãos em nenhum aparelho com esse suporte e o único no mercado para mim era o Philips DVP5965.

Resumindo: Por algum motivo, não carrega o demo Last Man Standing, mas carrega o demo Star Wars: Revelations, exibindo todos os menus e funcionando aparentemente 100%.

• Last Man Standing
• Star Wars: Revelations – Versão Small (tem os menus, mas só o primeiro capítulo está disponível)
• Star Wars: Revelations – Versão Completa

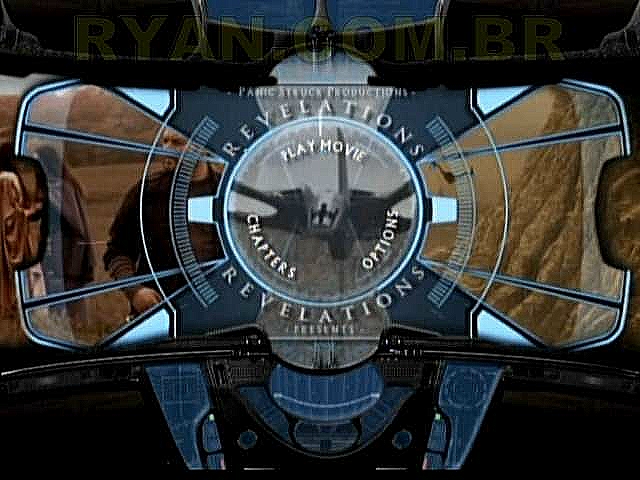

Star Wars: Revelations – Menu Principal (animado)

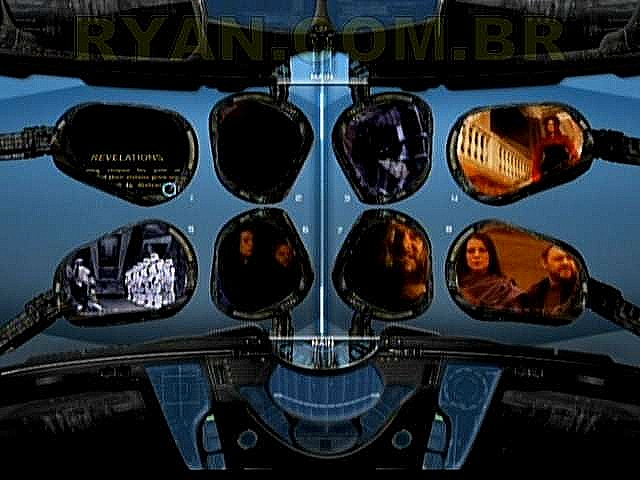

Star Wars: Revelations – Menu de Capítulos (animado)

É importante ter em mente que compatibilidade com DivX Ultra só é interessante se você estiver querendo adicionar capítulos você mesmo aos seus filmes, porque existe pouquíssimo conteúdo pronto disponível.

Notas:

• Embora o cursor não se posicione exatamente onde deveria, é perfeitamente possível escolher capíitulos e opções. O erro de posicionamento é um bug da seção RISC do firmware, porque em um de meus testes com outros RISCs, o problema desapareceu;
• Para selecionar uma opção, ENTER não funciona. É preciso apertar PLAY;
• Uma vez rodando o filme, apertar o botão DVD Menu vai para o menu DivX
• Preciso ainda testar sincronia e posicionamento de legendas. Em Revelations elas ficam alinhadas mais à esquerda e às vezes desaparecem muito rápido, mas isso pode ser devido ao fato de que o filme foi criado com FUSE.EXE, que tinha muitos bugs, e não foi refeito quando a DivX lançou o DIVXMUX.

Legendas DivX Externas

Teste padrão de contraste

Normalmente os aparelhos não se saem bem no meu teste de contraste com o firmware original, mas o Lenoxx DV-406 foi exceção:

Teste de quebras de linha

O grande problema do aparelho é o mesmo que aflige os usuários do Philips DVP5100: não existe quebra de linha automática, por isso qualquer legenda que não caiba na tela terá os caracteres restantes suprimidos;

Testes feitos com o filme “The Second Renaissance, part I” baixado legalmente do site http://www.intothematrix.com/ em modo ZOOM de 3X para reforçar o teste de contraste (o filme é widescreen).

38

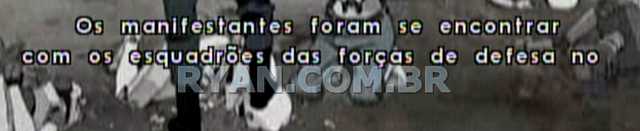

00:04:13,122 –> 00:04:17,751
Os manifestantes foram se encontrar
com os esquadrões das forças de defesa no centro do motim.

52

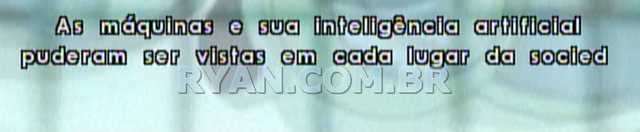

00:06:26,630 –> 00:06:31,218
As máquinas e sua inteligência artificial
puderam ser vistas em cada lugar da sociedade humana…

57
00:06:59,288 –> 00:07:04,126

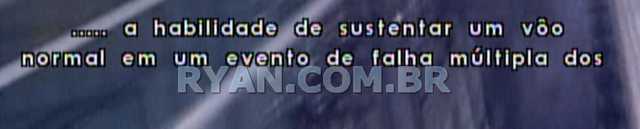

….. a habilidade de sustentar um vôo
normal em um evento de falha múltipla dos motores.

Já a legenda abaixo foi “inventada” por mim. É propositalmente longa.

Sabe, todo mundo acha que astrologia é um monte de bobagens.
E eu tendo a concordar em gênero, número e grau com eles!

• A legenda é pequena, mas na minha opinião é bem visível.
• As legendas não aparecem automaticamente. É preciso apertar o botão subtitle do remoto;
• bug: Quando você aperta o botão, a primeira fala do arquivo é imediatamente exibida na tela, mesmo que ainda não seja sua hora de exibição. Permanece na tela até chegar o momento certo de ser apagada;
• bug: Se houver mais de um filme na mesma pasta cujo nome comece do mesmo jeito, o aparelho pode se confundir e carregar as legendas do outro. Isso deve ocorrer porque o Lenoxx só verifica até X caracteres do nome;
• O firmware original só suporta duas linhas de legenda. Consegui fazer quatro linhas de legendas serem exibidas aumentando o tamanho da janela 0x12 para 120 (com o mtkWindows). Porém como o Lenoxx não quebra linhas automaticamente, não estou vendo sentido em querer exibir mais do que duas ou três linhas de legenda.
• bug: Legendas de duração menor que um segundo apenas piscam na tela e outras aparecem antes do que deveriam (300ms ou mais). Este problema atinge vários DivX players e é conhecido como “srt timing bug”. Eu aparentemente resolvi este problema na versão 1.1 do meu firmware.

Compatibilidade com mídias vagabundas

Até agora me pareceu ótima. Mas é preciso que vocês tenham em mente que eu assisto a poucos filmes e tenho diversos aparelhos, sendo o meu LG imbatível para assistir com legendas. Por isso acabo usando o Lenoxx muito pouco para garantir que ele realmente tenha uma alta compatibilidade. Houve apenas um caso em que ele engasgou violentamente com uma mídia, ficando vários segundos congelado, para depois mover alguns quadros e depois passar mais vários segundos congelado. Ficou assim até que desisti.

Firmware

ArmAddressInfo v0.9.7 by New Age

Firmware Original Lenoxx DV-406 (ARM Code 1).bin

Version: 05.00.05.09

 ADDRESS_1            = 0x0376C400
**ADDRESS_2           = 0x0376C800
**ADDRESS_2           = 0x0376C700
 SHARED MEMORY        = 0x0376CC00
*CDTEXT BUFFER        = 0x0376EC00
*ADDRESS_3            = 0x03770000

Addresses marked by * are calculated values!
Addresses marked by ** are calculated values too but in new firmwares
they have the 2nd value!

Additional info (could be wrong):
   DTS CD          : YES
   SACD            : NO
   DVD-Audio       : NO
   OGG, OGM        : NO
   Nero Digital    : NO
   DivX MF Menu    : NO
   USB Support     : NO
   DTS Passthrough : NO INFO
   DRAM Size       : 8 MB

No dia 01/12/2006 eu fiz a extração do firmware original do meu aparelho. Abrindo o firmware no mtkRemaker, por sorte existiam dicas suficientes para que eu fosse fazendo novas descobertas, como o procedimento para instalação via CD

Procedimento de criação do CD de upgrade

• Apague o CD-RW
• Coloque o arquivo MTT1389.BIN no disco e mais nada
• Dê ao disco o label CORETEK
• Grave o disco. Não é necessário mandar fechar a sessão.

Após gravar o disco a primeira vez, você pode continuar reutilizando-o com outras versões do firmware. Basta apagar com o Nero o arquivo gravado (não é preciso apagar o disco inteiro), colocar o outro (nomeando-o MT1389.BIN) e dar de novo o label CORETEK ao CD.

A Coretek é uma empresa de Hong Kong que projeta, entre outros produtos, DVD players e representa, entre várias outras, a Mediatek

Mais detalhes sobre o firmware, que interessam apenas quem pretende fazer modificações:

• A janela de legendas DivX (mtkWindows) é a 0x12
  • blend=1 deixa a legenda transparente
  • blend=0 parece deixar a legenda ainda mais transparente
  • blend=3 parece dar o mesmo resultado de blend=2 (legendas opacas)
  • blend-4 deixa a legenda transparente
  • A cor da legenda é color #2.
  • A cor do contorno é #3, mas mudá-la aparentemente fez a legenda assumir a cor #1 e a cor do texto dos menus também foi alterada
• Fonte 1: legendas DivX , setup e indicador de diretório no browser. Tentar melhorar um pode bagunçar os outros;
• Fonte 4: Lista de arquivos do browser
• Mudei a fonte 5 e não houve mudança no browser, nem no setup;
• Consegui aplicar com sucesso o General Icon Set do LAZA. Não requer alterações de paleta e fica bonito.

Firmware alternativo

Já existe um. Veja este tópico do meu fórum. No snapshot abaixo, o browser do meu firmware alternativo, já com várias modificações.

Audio

Um grande ponto negativo do DV-406 para algumas pessoas vai ser o fato de que ele não suporta áudio DTS de jeito nenhum. Nem em DVD, nem em AVI, em nenhuma saida.

Eu consegui contornar isso experimentalmente (não incluí no meu firmware modificado) enxertando no firmware a seção RISC do firmware de um aparelho europeu, o E-Boda DV555 HIT 89 E. O áudio passa a ficar disponível na saída digital (mas não nas analógicas) e existem efeitos colaterais ainda não totalmente identificados. Um deles é que não é mais possível selecionar itens nos menus DivX Ultra (o que para a maioria dos usuários, não é grande coisa).

O firmware do E-Boda está aqui:

CD audio

O aparelho não tem suporte a CD Text e nem sequer exibe qualquer informação na tela quando está tocando um CD audio. Para saber que faixa está tocando você se baseia exclusivamente pelo display do aparelho. Não dá para “programar” uma seqüência de execução do disco, como pode ser feito nos LGs.

Problemas

Se a imagem estiver rosada usando a saída Video Componente, vá no Setup e configure a saída de vídeo para YUV (tire de S-Video)

Dois proprietários reportaram problemas com ondulações horizontais andando pela tela durante o uso. Aparentemente é provocado por má blindagem do aparelho. O mesmo aparelho usado em outra residência pode não apresentar o problema. Eu não tive qualquer problema com isso. Mais detalhes sobre isso no fórum.

Outros

Tem avanços de 2X, 4X, 8X e 16X. A 16X avança 560s em 50s (11,2X reais).

Exibe as legendas DivX até o avanço de 4X.

A legenda DivX continua sendo exibida durante uma pausa.
