Por dentro de um teste de fontes ATX

Jefferson,

17 de outubro de 2015,

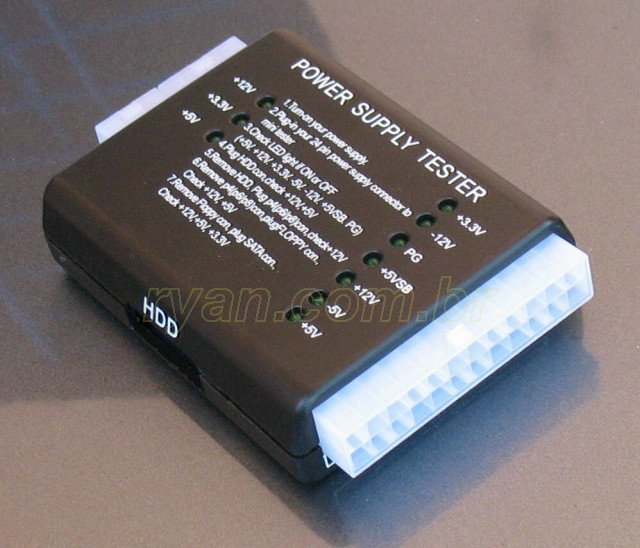

TesteATX_NoLCD_Closed_IMG_0655_ryan.com.br

A coisa é decepcionantemente simples. Um resistor de 5W para oferecer uma carga mínima necessária para que muitas fontes partam e um LED em cada linha de tensão para acender caso haja (qualquer) tensão nelas.

O buzzer é ligado entre +3.3V e PG (Power Good). A duração do bip é o tempo que a fonte leva para sinalizar PG. Se o sinal nunca vier, o teste soa um bip contínuo. Quanto mais curto o bip, melhor, mas nenhum bip também é sinal de que há algo errado.

O resistor de 5W é ligado entre +5V e GND.

PS_ON é ligado diretamente a GND, fazendo com que a fonte parta imediatamente ao plugar o teste.

Conectores adicionais são incluídos para que você possa testar se está chegando tensão em um determinado cabo IDE/SATA/Floppy.

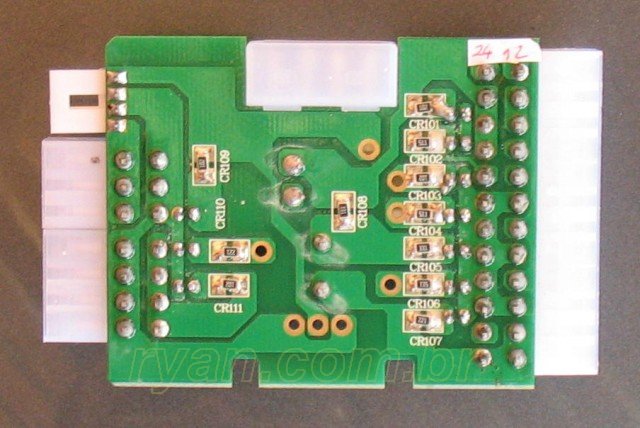

TesteATX_NoLCD_ComponentSide_IMG_0649_640_ryan.com.br
