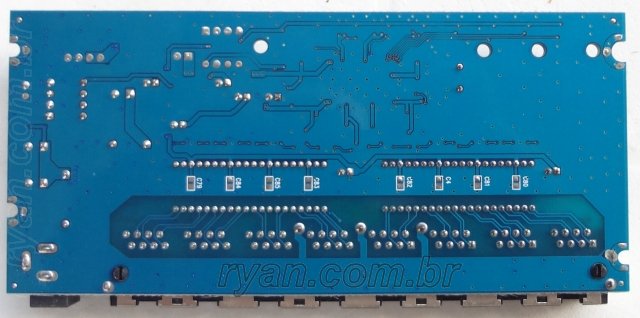

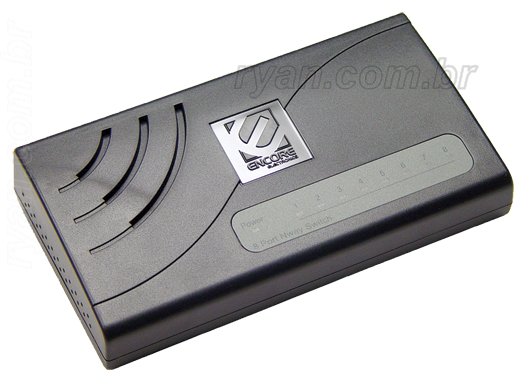

Este switch é alimentado por uma fonte de 5V e vem em pelo menos duas versões com o mesmo modelo. As fotos abaixo são de uma delas.

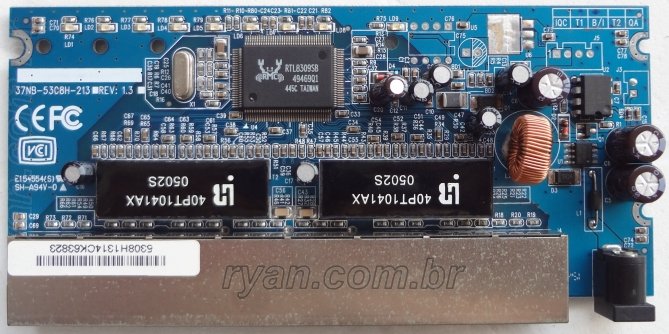

SOC: Realtek RTL8309SB

Os terminais 4,5,7 e 8 estão abertos. Dá para usar por exemplo em uma solução “PoE DIY”.

A segunda versão que conheço é praticamente idêntica mas a posição para chip de 8 pinos marcada U5, à direita do chip Realtek, está ocupada por um chip soquetado. Aparentemente uma memória EEPROM. Não sei que diferença isso faz. Eu tenho a placa dessa segunda versão e outro dia farei o upload da foto (eu só tiro fotos de peças em certos horários do dia).
