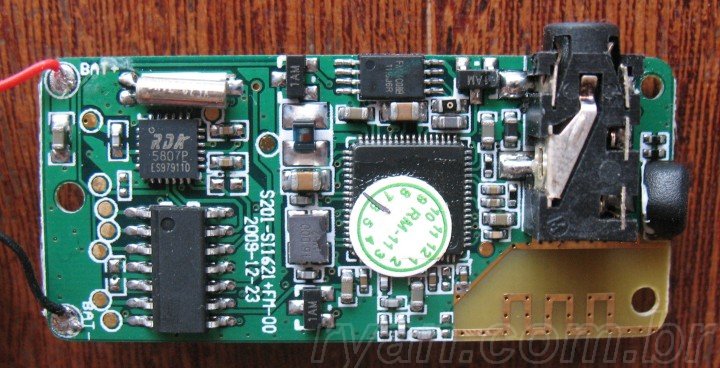

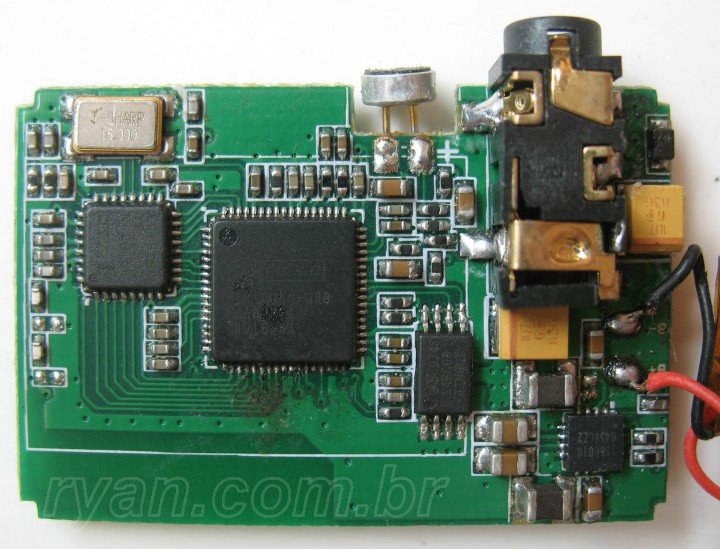

 Jefferson,  06 de janeiro de 2016,  hardware, PorDentroEste é um daqueles receptores portáteis que permitem transformar seu headphone P2 preferido em bluetooth.
A caixa é fechada por três parafusos. Para ter acesso a eles você tem que descolar as duas partes da face do aparelho (onde ficam os botões) antes. Eu consegui usando apenas uma unha.
Este aparelho é carregado pelo mesmo conector por onde sai o áudio, por isso você precisa do cabo que vem com o aparelho para conseguir carregar a bateria. Outro problema que isso acarreta é que não é fácil usar esse receptor com a bateria descarregada/carregando.
(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 06 de janeiro de 2016, hardware, PorDentroEste é um daqueles receptores portáteis que permitem transformar seu headphone P2 preferido em bluetooth.
Este aparelho é carregado pelo mesmo conector por onde sai o áudio, por isso você precisa do cabo que vem com o aparelho para conseguir carregar a bateria. Outro problema que isso acarreta é que não é fácil usar esse receptor com a bateria descarregada/carregando.

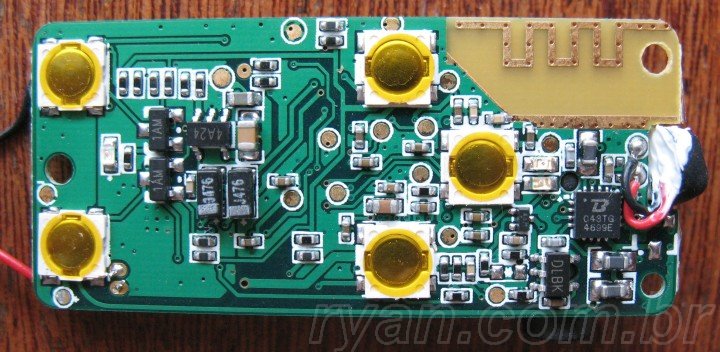

Marcação na placa: YH-BCK08-A1.
(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 05 de janeiro de 2016, hardware, PorDentroEste aparelho, como o PlayTV BOX 6, pode transformar um monitor VGA qualquer em TV. Mas ao contrário do modelo 6, neste modelo o firmware está em uma memória PLCC32 que embora não seja tão fácil de remover e gravar quanto uma serial SPI, não é muito difícil.
O chip Averlogic vem com um dissipador de calor que é mal colado e pode eventualmente cair dentro do aparelho.
(Prefira clicar em "Responder" se estiver comentando um comentário)

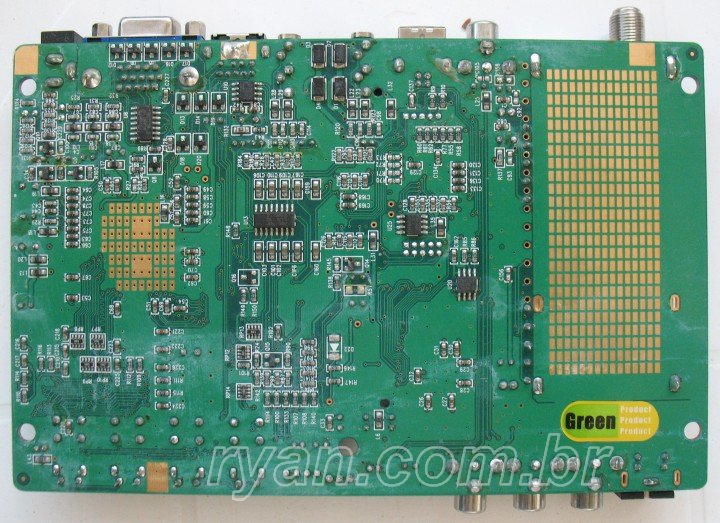

Jefferson, 05 de janeiro de 2016, hardware, PorDentroEste aparelho, como o PlayTV BOX 4, pode transformar um monitor VGA qualquer em TV, adicionando um par de alto-falantes.
O conector branco do lado direito vai para o teclado no topo do aparelho. Logo abaixo dele vemos que existe previsão para colocar um CI amplificador de áudio (pelo pinout não é o popular LM386) e um alto-falante interno.
No fundo da placa temos escrito “Super Color TV Box Version 1.1 2006-04-24”
Eu tenho fotos mais detalhadas da placa. Se for importante para você, peça.
(Prefira clicar em "Responder" se estiver comentando um comentário)

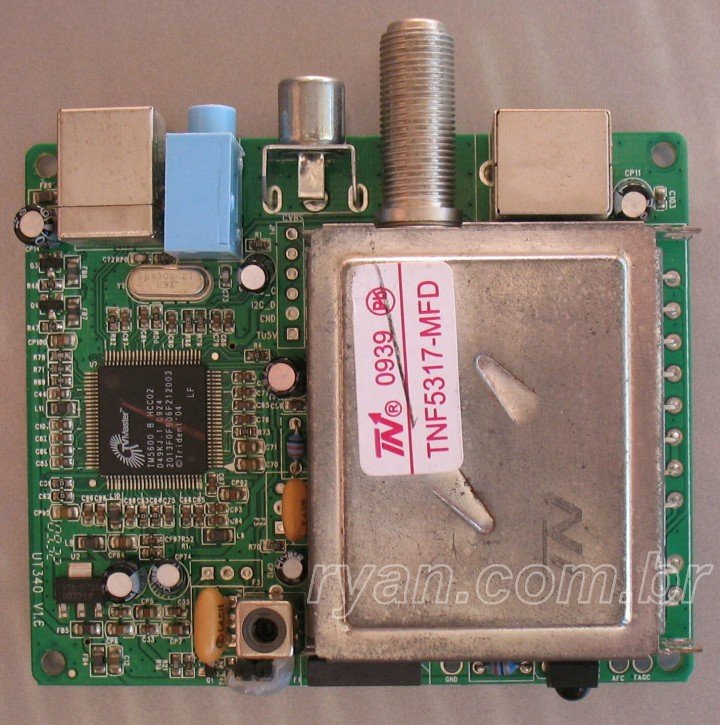

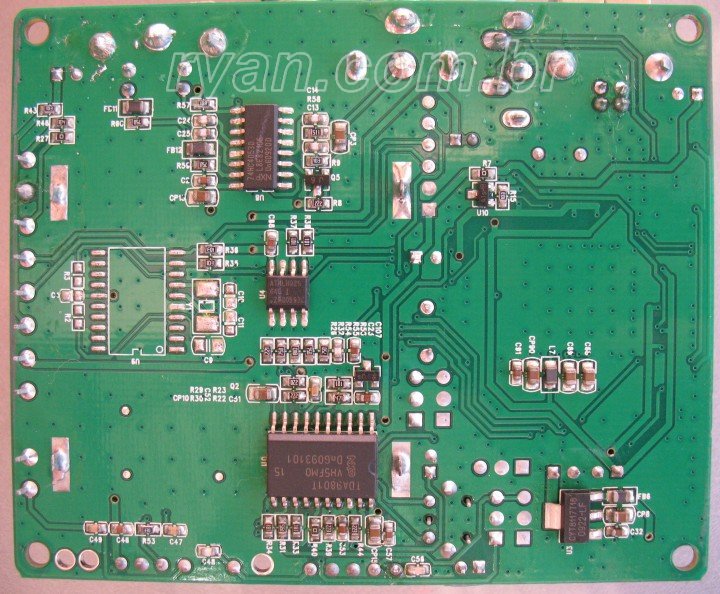

Jefferson, 05 de janeiro de 2016, hardware, PorDentroNote que o conector JP1, abaixo do conector de entrada de vídeo composto, dá acesso pelo menos ao bus I2C. Se entendi corretamente as três conexões restantes dão acesso ao áudio. O aparelho não tem uma saída de áudio e o conector P2 ao lado do RCA é entrada de áudio.

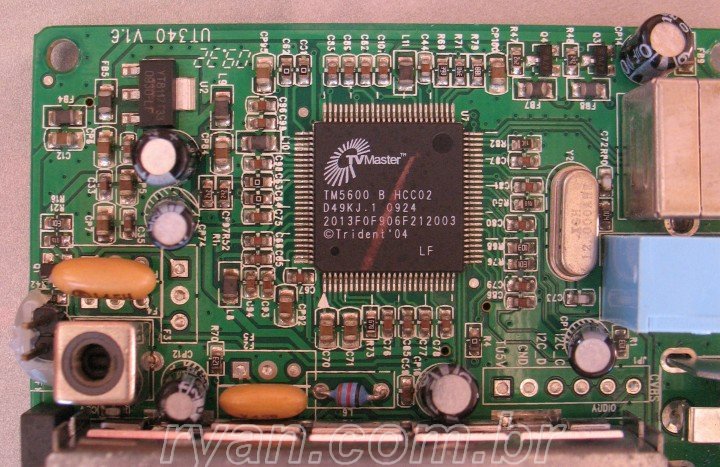

Detalhe da placa. Aqui você pode ver que está escrito “AUDIO” sob os três terminais restantes de JP1.
(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 05 de janeiro de 2016, hardware, PorDentroEssa fonte foi comprada na Dealextreme anos atrás. Eu ainda não abri a fonte original para fazer uma comparação. Ainda tenho ambas.
O chip de controle é um KA3842A
(Prefira clicar em "Responder" se estiver comentando um comentário)

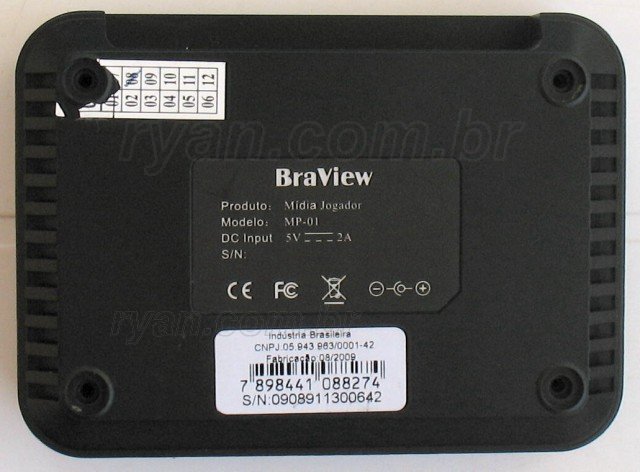

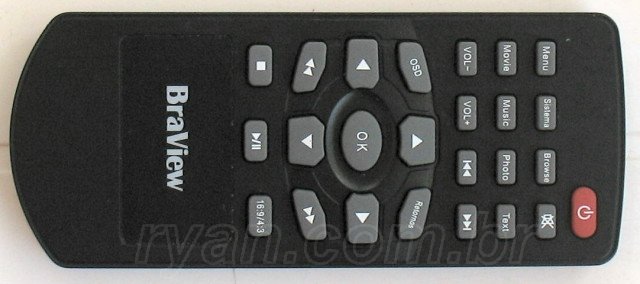

Jefferson, 05 de janeiro de 2016, hardware, PorDentroEu tenho estas fotos desde 2010 e esqueci de publicar. Não adianta me perguntar nada sobre o aparelho porque não tenho mais acesso a ele.

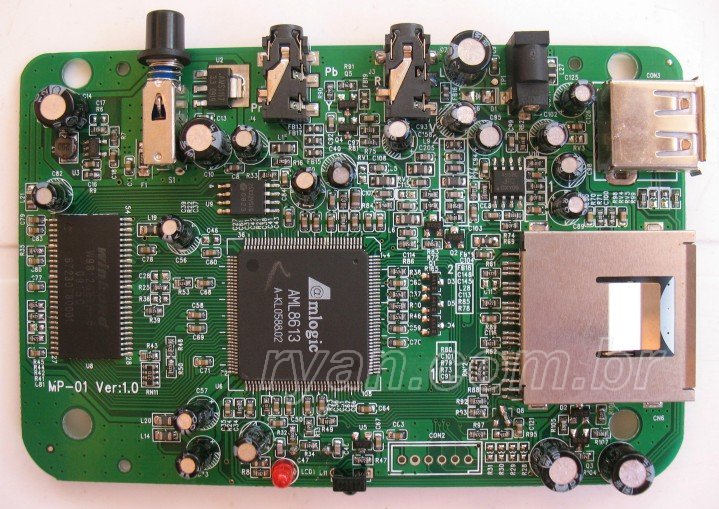

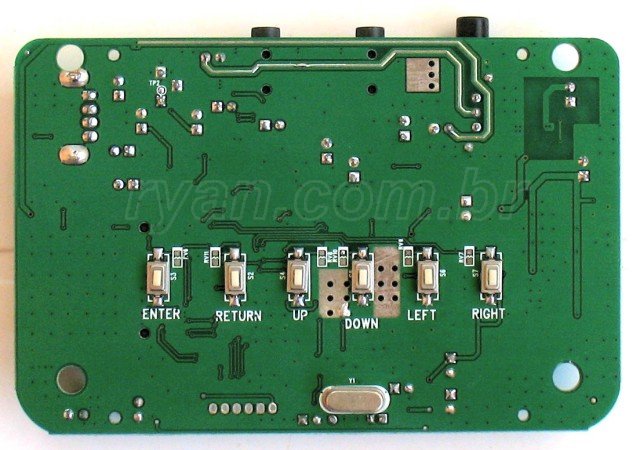

A memória flash (U9) é do tipo serial SPI de 32M-bit (4MB), W25X32 (25X32VSIG). Isso facilita bastante a recuperação do firmware do aparelho. Não sei o propósito do conector CON2.

(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 17 de outubro de 2015, hardware, PorDentro, RedesEste é um switch 10/100 para uso em rack.
O switch é basicamente um conjunto de três switches de 8 portas gerenciado por um chip Realtek RTL8324. A julgar pelo datasheet, os chips que controlam cada conjunto de 8 portas são Realtek RTL8208B.
A fonte do meu pifou antes que eu pudesse medir a tensão, mas como o RTL8324 opera a 3.3V e os capacitores de entrada da placa principal são de 6.3V, eu suponho que a fonte forneça 3.3V mesmo.
Eu entendo que o switch tenha adotado um cabo padrão de computadores sem real necessidade só para o rack ficar todo em um padrão só, mas custava avisar na etiqueta traseira que o aterramento é só um enfeite?
Em tenho fotos de resolução mais alta. Se alguém precisar de algum detalhe, avise.
(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 17 de outubro de 2015, hardware, PorDentro, Redes, wi-fi
O aparelho é baseado em chipset Broadcom. Tem uma porta serial por onde você pode acompanhar o processo de boot, mas ao contrário do D-Link DSL-2740e não parece haver modo de extrair o firmware do aparelho por ela.
Alimentação: 12VDC x 500mA.
Componentes principais
- SOC: Debaixo do dissipador. Não tenho certeza do modelo, mas log serial refere-se a ele como BCM96328 com Chip ID: BCM6328B0.
- Interface Wi-Fi – Broadcom BCM4313 e Skyworks SE2603L – 2.4 GHz High Efficiency Wireless LAN Front-End;
- ADSL: Broadcom 6301KSG (BCM6301KSG)
- RAM: Hynix H5PS256 – 256Mbit (32MB) SDRAM
- Flash – Winbond 25Q64 – 64Mbit (8MB)
(Prefira clicar em "Responder" se estiver comentando um comentário)
Jefferson, 17 de outubro de 2015, hardware, PorDentro
O princípio básico de operação é o mesmo do teste ATX simples, por isso consulte o outro texto para se familiarizar.
As diferenças são:
- Todas as tensões são medidas e o valor é exibido no display. Tensões incorretas são sinalizadas com o item piscando LL ( “low” – tensão baixa) ou HH (“High” – tensão alta).
- O tempo de Power Good é medido e exibido em milisegundos. Se estiver abaixo ou acima do normal, pisca LL ou HH.
- O buzzer bipa apenas caso qualquer erro esteja sendo sinalizado.
Este teste é muito mais útil que o simples, porque problemas com o valor da tensão são comuns. Entretanto ele não é perfeito porque o valor da carga (5W) é muito baixo e atua apenas sobre a linha de 5V. Uma fonte que apresente problemas apenas a partir de determinada corrente pode eventualmente passar no testador e não funcionar com uma motherboard, por isso estou pensando em montar uma “extensão” para esse teste que aumente a carga sobre a fonte.
(Prefira clicar em "Responder" se estiver comentando um comentário)
|
|
Jefferson. Você teve a oportunidade de comparar a qualidade de áudio?.
Augusto.
Não notei diferença, mas não estava procurando nenhuma. Na minha experiência ter um fone de ouvido bom é que faz diferença. Eu tenho um fone de ouvido “vagabundo” que veio em um CD player chinês que é o “meu xodó”. Já tentei Senheiser, Philips, Sony, HP… e sempre volto para o meu vagabundo porque o áudio dos outros me incomoda.
